ГОСТ 19265-73 — Прутки и полосы из быстрорежущей стали. Технические условия

Настоящий стандарт распространяется на горячекатаные, кованые, калиброванные прутки и полосы, прутки со специальной отделкой поверхности (далее - металлопродукция), в части норм химического состава - на лист, ленту, поковки, штамповки и другие виды металлопродукции из быстрорежущей стали.

Стандарт полностью соответствует СТ СЭВ 3896-82.

1.1. Марки и химический состав по плавочному анализу должны соответствовать указанным в табл. 1.

Примечания:

1. В марках стали буквы и цифры означают: Р - быстрорежущая; цифра, следующая за буквой, - среднюю массовую долю вольфрама; М - молибден, Ф - ванадий, К - кобальт, А - азот; цифры, следующие за буквами, означают соответственно массовую долю молибдена, ванадия, кобальта; Ш - электрошлаковый переплав.

В обозначении марок стали не указывают массовую долю:

хрома - при любой массовой доле,

молибдена - до 1% включительно,

ванадия - в стали марок Р18, Р6М5, Р9К5, Р6М5К5, Р9М4К8 и Р2АМ9К5,

азота - в стали марок 11Р3АМ3Ф2 и Р2АМ9К5.

2. По требованию потребителя изготовляют стали марок Р6М5 и Р6М5Ф3 с легированием азотом (массовая доля азота от 0,05% до 0,10%). В этом случае обозначения марок - Р6АМ5 и Р6АМ5Ф3.

1.2. В готовой продукции допускаются отклонения по химическому составу, указанные в табл. 2.

2.1. Сталь изготовляют в виде прутков и полос.

2.2. По форме, размерам и предельным отклонениям сталь должна соответствовать требованиям:

горячекатаная круглого и квадратного сечений - ГОСТ 2590-88 и ГОСТ 2591-88;

кованая - ГОСТ 1133-71;

полосовая - ГОСТ 4405-75;

калиброванная - ГОСТ 7417-75;

сталь со специальной отделкой поверхности - ГОСТ 14955-77 диаметром от 1 до 25 мм включительно.

2.1, 2.2. (Измененная редакция, Изм. N 2).

2.3. Металлопродукцию подразделяют:

по макроструктуре и карбидной неоднородности на группы:

I группа (диаметр или толщина от 80 до 200 мм),

II группа (диаметр или толщина до 150 мм);

по способу дальнейшей обработки на подгруппы:

а - для горячей обработки давлением,

б - для холодной механической обработки.

Примеры условных обозначений

Сталь горячекатаная круглая, обычной точности прокатки В, диаметром 40 мм по ГОСТ 2590-88, марки Р18, II группы, подгруппы а:

Сталь калиброванная диаметром 18 мм, квалитета h11 по ГОСТ 7417-75, марки Р6М5 электрошлакового переплава, качества поверхности группы В по ГОСТ 1051-73:

3.1а. Прутки и полосы изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

3.1. Твердость стали в отожженном состоянии, твердость образцов после закалки и отпуска, температура закалки и отпуска должны соответствовать значениям, указанным в табл. 3.

Примечания:

1. Допускаемые отклонения от приведенных температур не должны превышать +/- 10 °C.

2. Значения твердости после закалки и отпуска в зависимости от температуры отпуска приведены в приложении 4.

По требованию потребителя сталь марок Р12Ф3, Р9К5, Р6М5Ф3, Р6М5К5 изготовляют с твердостью, не превышающей 255 HB (диаметр отпечатка не менее 3,8 мм), сталь марок Р18К5Ф2, Р9М4К8 - с твердостью, не превышающей 269 HB (диаметр отпечатка не менее 3,7 мм).

3.2. В макроструктуре стали не допускаются: подусадочная рыхлость, расслоение, пузыри, включения и трещины.

Допускаются дефекты макроструктуры, не превышающие значений, указанных в табл. 3а.

Нормы группы 1 обеспечиваются электрошлаковым переплавом.

3.3. (Исключен, Изм. N 2).

3.4. (Исключен, Изм. N 6).

3.5. Карбидная неоднородность не должна превышать значений, приведенных в табл. 4.

Карбидная неоднородность полосы должна соответствовать карбидной неоднородности квадратного профиля с равновеликой площадью поперечного сечения.

В прутках со специальной отделкой поверхности марок Р6М5, Р6М5Ф3, 11Р3АМ3Ф2, Р9К5, Р6М5К5, Р2АМ9К5 скопления "угловатых" карбидов не допускаются. Допускаются единичные "угловатые" карбиды, встречающиеся в отдельных полях зрения.

Нормы группы I обеспечиваются электрошлаковым переплавом.

3.5а, 3.5б (Исключены, Изм. N 3).

3.6. (Исключен, Изм. N 2).

3.7. Глубина обезуглероженного слоя горячекатаной, кованой и калиброванной сталей не должна превышать на сторону:

0,3 мм плюс 2% от диаметра или толщины - для диаметров или толщин до 20 мм;

0,5 мм плюс 1% от диаметра или толщины - для диаметров или толщин свыше 20 мм.

На прутках со специальной отделкой поверхности обезуглероженный слой не допускается.

3.8. Концы прутков и полос должны быть ровно обрезаны или обрублены, без заусенцев и стружки.

Длина смятых концов не должна превышать:

1,5 диаметра или толщины - для металлопродукции диаметром или толщиной до 10 мм;

40 мм - для металлопродукции диаметром или толщиной свыше 10 до 60 мм;

60 мм - для металлопродукции диаметром или толщиной свыше 60 мм.

3.7, 3.8. (Измененная редакция, Изм. N 3).

3.9. На поверхности прутков и полос подгруппы а не должно быть раскатанных и раскованных пузырей, загрязнений, трещин напряжения и шлифовочных, закатов и заковов, прокатных плен. Дефекты должны быть удалены пологой вырубкой или зачисткой, глубина которой не должна превышать допуска на размер. Допускаются без зачистки отдельные мелкие риски, рябизна, отпечатки и другие дефекты механического происхождения глубиной, не превышающей половины допуска на размер.

На поверхности прутков и полос подгруппы б допускаются дефекты, если глубина их, определенная контрольной запиловкой, не превышает норм, приведенных в п. 3.7 (глубины обезуглероженного слоя).

3.10. Поверхность калиброванной стали должна соответствовать требованиям ГОСТ 1051-73, стали со специальной отделкой поверхности - группам В, Г, Д ГОСТ 14955-77.

Группа отделки поверхности должна указываться в заказе.

3.11. По согласованию сторон горячекатаная и кованая сталь круглого сечения изготовляется с грубошлифованной или обточенной поверхностью.

На поверхности грубошлифованных или обточенных прутков допускаются дефекты и обезуглероживание, не превышающие 25% от норм, указанных в п. 3.7.

3.12. (Исключен, Изм. N 2).

3.13. 3.14. (Исключены, Изм. N 3).

3.15. Величина зерна аустенита стали после закалки должна соответствовать указанной в табл. 5.

4.1. Металлопродукцию принимают партиями.

Партия должна состоять из металлопродукции одной плавки, одной группы, одного размера, одной подгруппы и одинакового режима термической обработки.

Каждая партия сопровождается документом о качестве в соответствии с требованиями ГОСТ 7566-94.

4.2. Качество поверхности проверяют на всех прутках и полосах партии.

4.3. Для проверки химического состава отбирают одну пробу от плавки, от партии прутков или полос - один пруток или полосу.

4.4. Для проверки размеров - 10% прутков, полос от партии, но не менее пяти штук.

4.5. Для контроля твердости отожженной стали:

для металлопродукции диаметром или толщиной до 30 мм отбирают два прутка или две полосы от 1 т, но не менее восьми прутков или полос от партии; для металлопродукции диаметром или толщиной свыше 30 мм - 15% прутков от партии, но не менее пяти штук или две полосы от 1 т, но не менее пяти полос от партии.

4.3 - 4.5. (Измененная редакция, Изм. N 3).

4.6. Для проверки макроструктуры - два прутка, две заготовки или полосы от партии.

4.7. (Исключен, Изм. N 6).

4.8. Для проверки карбидной неоднородности отбирают два прутка, две полосы от партии.

4.9. Для проверки глубины обезуглероженного слоя - два прутка или две полосы от партии.

Прутки диаметром и толщиной более 100 мм на обезуглероживание допускается не контролировать.

4.10. Для проверки твердости после закалки с отпуском и величины зерна аустенита - один пруток или одна полоса от партии, но не менее двух от плавки.

4.9 - 4.10. (Измененная редакция, Изм. N 3).

4.11. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей проводят испытание по ГОСТ 7566-94.

4.12. Карбидная неоднородность, макроструктура и твердость после закалки и отпуска прутков диаметром или толщиной до 40 мм включительно обеспечивается технологией изготовления.

4.13. (Исключен, Изм. N 3).

5.1. Отбор и подготовку проб для определения химического состава стали следует проводить по ГОСТ 7565-81, химический анализ - по ГОСТ 12344-88, ГОСТ 12345-2001, ГОСТ 12346-78, ГОСТ 12347-77, ГОСТ 12348-78, ГОСТ 12349-83, ГОСТ 12350-78, ГОСТ 12351-81, ГОСТ 12352-81, ГОСТ 12353-78, ГОСТ 12354-81, ГОСТ 12355-78, ГОСТ 12359-99, ГОСТ 12361-82, ГОСТ 28473-90 или другими методами, обеспечивающими необходимую точность.

5.2. Размеры горячекатаной и кованой стали проверяют измерительными инструментами и шаблонами, а калиброванной стали и стали со специальной отделкой поверхности - микрометрами или скобами.

5.3. Твердость готовой отожженной стали проверяют по ГОСТ 9012-59 после зачистки обезуглероженного слоя.

Испытание проводят на одном конце прутка или полосы на расстоянии примерно 100 мм от конца.

Количество отпечатков должно быть не менее трех. Каждое значение твердости должно соответствовать указанному в табл. 3.

5.4. Твердость после закалки и отпуска определяют по ГОСТ 9013-59 на образцах, отобранных от готового профиля. Контроль проводят на плоскости, перпендикулярной к направлению вытяжки. Количество отпечатков на каждом образце должно быть не менее трех.

Температура нагрева для закалки и отпуска образцов должна соответствовать значениям, указанным в табл. 3.

Охлаждение образцов после закалки проводят в масле.

Отпуск образцов проводят двух-, трехкратный, с выдержкой по 1 ч и охлаждением на воздухе.

Время выдержки при нагреве устанавливают согласно черт. 1.

Схема вырезки, форма и размеры образцов указаны в табл. 6а.

5.3, 5.4. (Измененная редакция, Изм. N 3).

5.5. Качество поверхности стали проверяют без применения увеличительных приборов. В случае необходимости поверхность предварительно зачищают кольцами или змейкой.

5.6. Для проведения испытаний по пп. 4.5 - 4.10 от каждой отобранной единицы продукции отрезают по одному темплету (образцу).

Одну пробу допускается использовать для различных видов испытаний.

5.7. Макроструктуру прутков и полос проверяют без применения увеличительных приборов по ГОСТ 10243-75 травлением темплетов, отобранных от готового металла или от промежуточной заготовки.

Оценку точечно-пятнистой неоднородности проводят по шкале, приведенной в приложении 2а.

5.6, 5.7. (Измененная редакция, Изм. N 3).

5.8. Контроль вида излома проводят наружным осмотром без применения увеличительных приборов.

Для контроля излома закалке подвергают образцы, вырезанные из готового отожженного металла.

5.9. Оценку карбидной неоднородности прутков и полос проводят на образцах, вырезанных на расстоянии не менее 30 мм от зоны смятия конца согласно табл. 6а на плоскости, параллельной направлению вытяжки, а угловатых карбидов - на плоскости, перпендикулярной к направлению вытяжки.

Вырезку образцов для шлифов проводят способами, исключающими смятие и искривление волокон в контролируемой части образца.

Образцы в виде секторов подвергают закалке по режиму, указанному в табл. 3 для испытуемой марки стали, отпуску с выдержкой не менее 1 ч при 680 - 700 °C после прогрева и последующему травлению в 4%-ном растворе азотной кислоты в этиловом спирте.

Допускается контроль карбидной неоднородности на образцах после закалки от температуры 900 °C без отпуска с последующим травлением в 10%-ном растворе азотной кислоты в этиловом спирте.

Карбидную неоднородность в зависимости от формы поперечного сечения стали следует контролировать в соответствии с табл. 7.

Оценку карбидной неоднородности проводят при увеличении (90 - 100). Скопления "угловатых" карбидов в стали со специальной отделкой поверхности оценивают при увеличении (400 - 500).

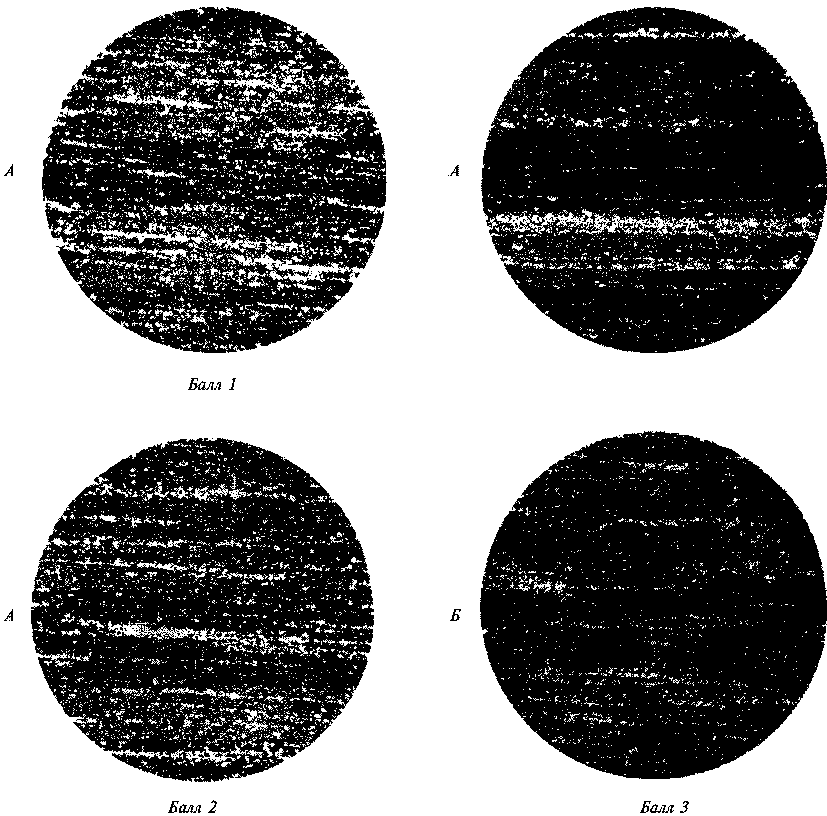

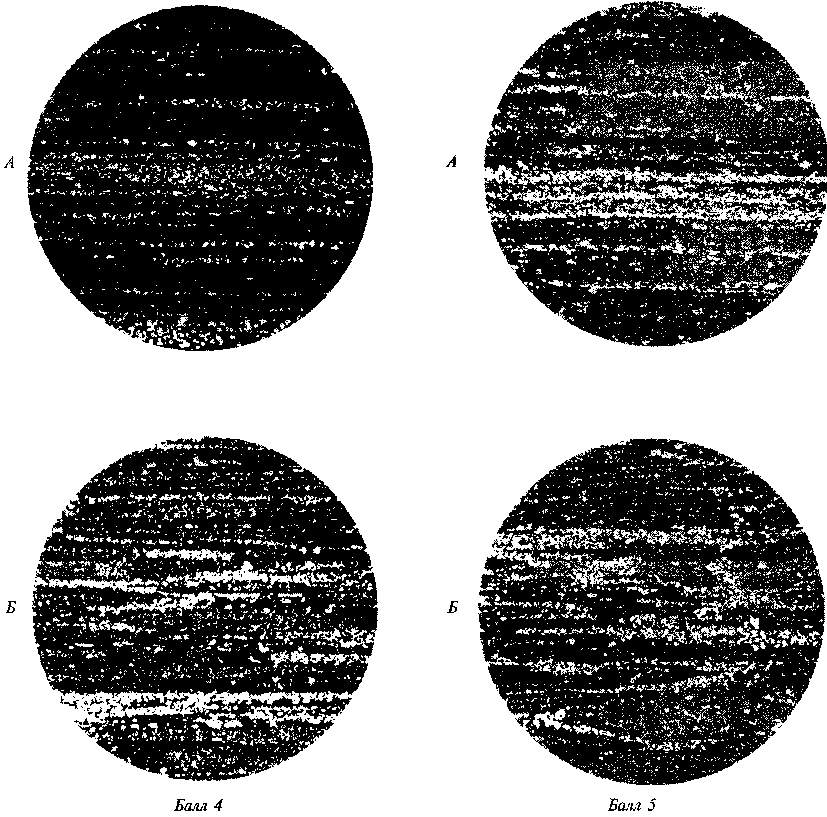

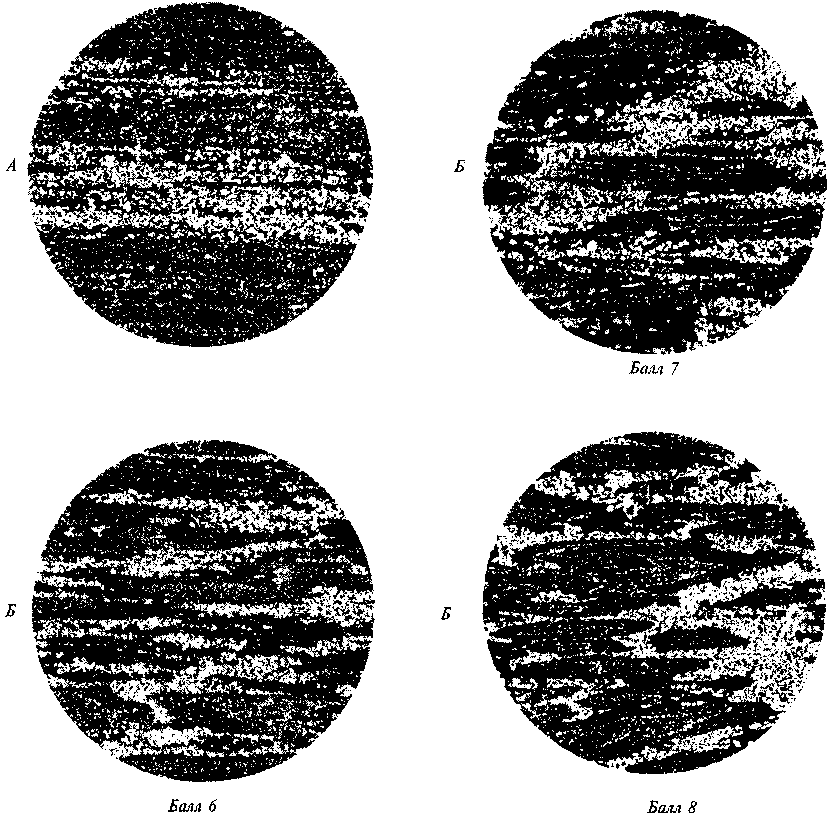

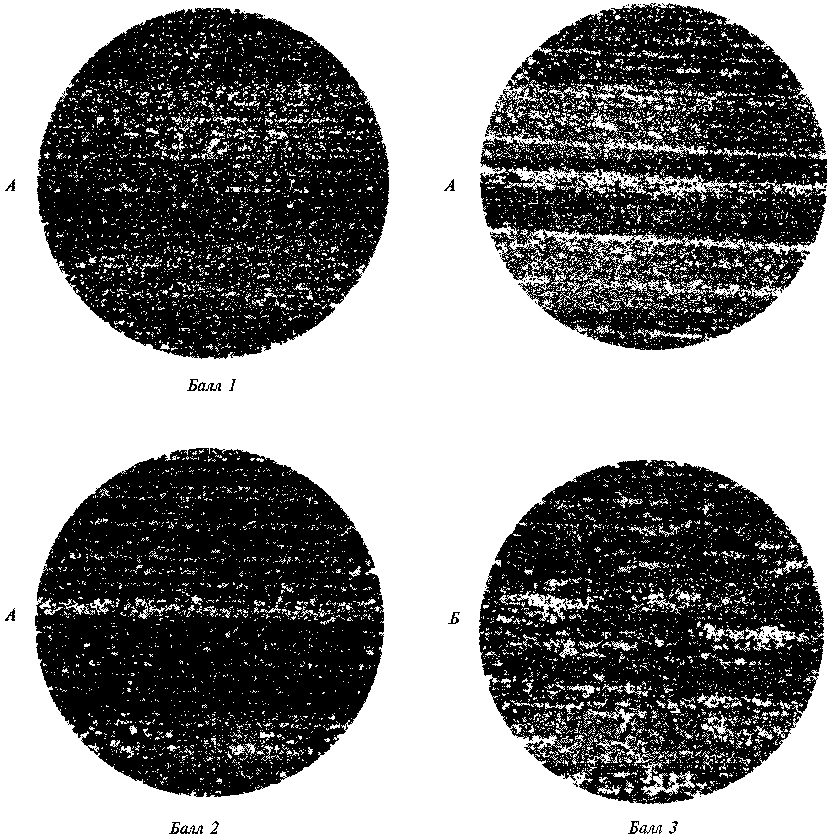

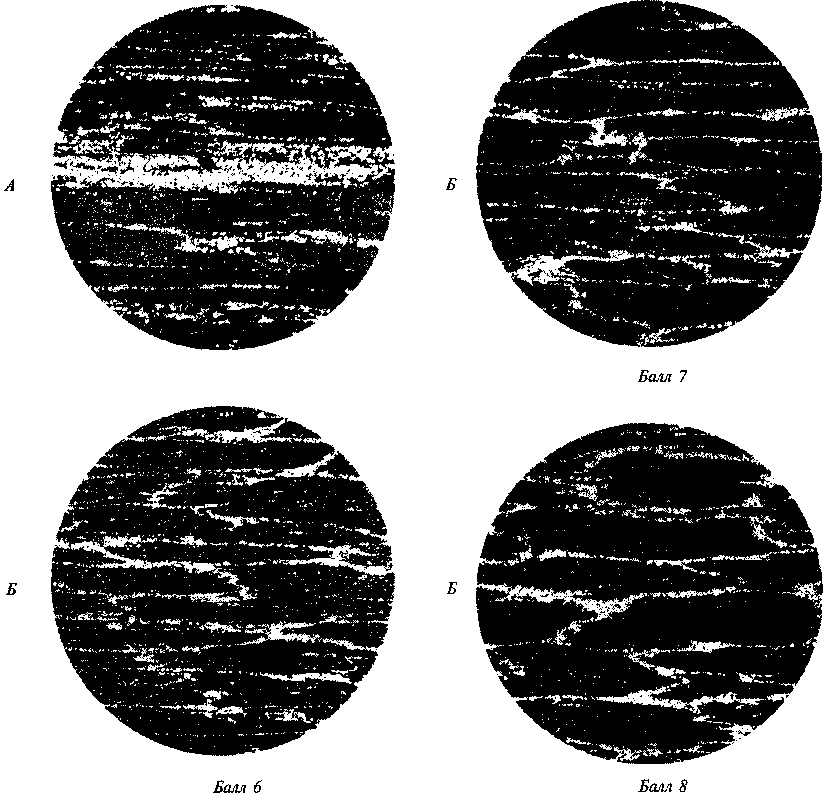

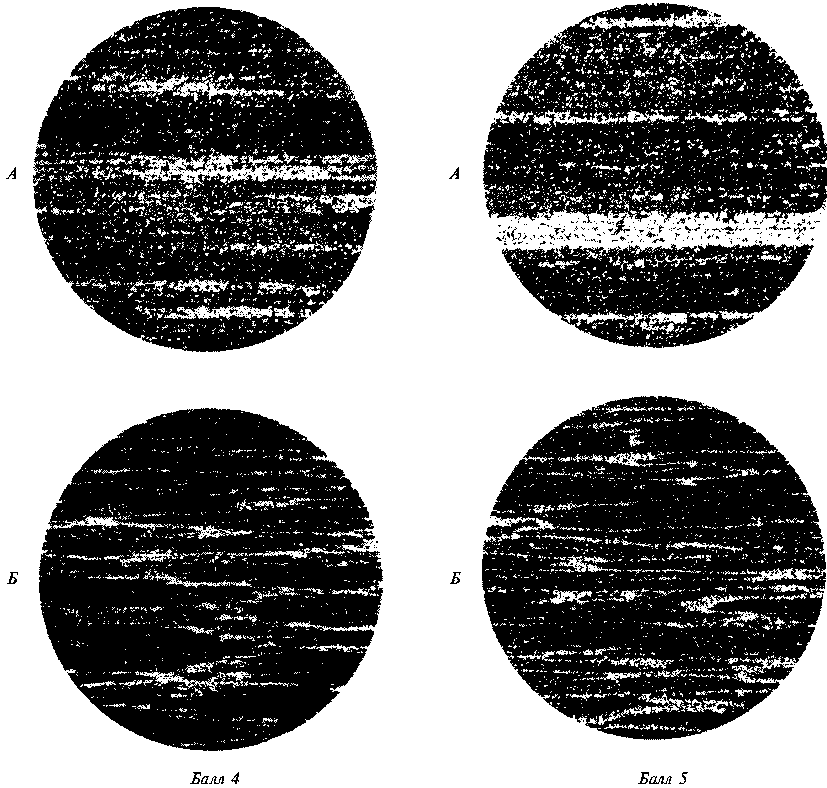

Балл карбидной неоднородности определяют сравнением с эталонами шкалы N 1 - для стали марок Р18, Р12Ф3, Р18К5Ф2, Р9М4К8 и шкалы N 2 - для стали марок Р6М5, Р6М5Ф3, 11Р3АМ3Ф2, Р9К5, Р6М5К5, Р2АМ9К5 и по приложению 1.

Балл карбидной неоднородности каждого шлифа устанавливается как среднеарифметическое из оценок пяти худших полей зрения.

Примечание. Если при получении дробного балла число, стоящее после запятой, менее или равно 5, округление следует проводить в сторону меньшего балла, если более 5 - в сторону большего балла.

5.10. (Исключен, Изм. N 2).

5.11. Глубину обезуглероженного слоя определяют по ГОСТ 1763-68. В случае разногласий в оценке качества следует использовать метод М2.

Глубину обезуглероженного слоя полосовой стали необходимо измерять по широкой стороне полосы.

5.12. (Исключен, Изм. N 3).

5.13. Величину зерна аустенита определяют по ГОСТ 5639-82 методом Снейдер-Граффа или сравнением с эталонами по шкале на закаленных образцах, вырезанных согласно табл. 6а таким образом, чтобы место контроля соответствовало табл. 7. При возникновении разногласий применяют метод Снейдер-Граффа.

Контроль проводят на плоскости шлифа, перпендикулярной к направлению вытяжки.

Образцы подвергают закалке от температур, указанных в табл. 3. Время выдержки при нагреве устанавливают согласно черт. 1, приведенному в п. 5.4.

5.14. Допускается применять статистические и неразрушающие методы контроля.

При возникновении разногласий применяют методы контроля, регламентированные настоящим стандартом.

6.1. Маркировка, упаковка, транспортирование и хранение по ГОСТ 7566-94 со следующими дополнениями:

сталь, полученную методом электрошлакового переплава, дополнительно маркируют буквой Ш: например Р6М5-Ш;

прутки диаметром или толщиной свыше 40 мм подвергают 100%-ному клеймению;

упаковка стали со специальной отделкой поверхности - по ГОСТ 14955-77, калиброванной стали - по ГОСТ 1051-73;

калиброванная сталь и сталь со специальной отделкой поверхности должны храниться в закрытых складских помещениях.

Разд. 6. (Измененная редакция, Изм. N 4).

Примечание. За полосу принимается скопление карбидов, длина которого больше или равна 5-кратной ширине. Две рядом лежащие полосы принимаются за одну, если расстояние между ними меньше ширины более узкой полосы.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 6).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 2).

ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. N 3, 4, 6).

--------------------------------

<*> Черт. 4. (Исключен, Изм. N 6).

ПРИЛОЖЕНИЕ 4. (Измененная редакция, Изм. N 3, 6).
